日本SMC隔膜泵PB1013A-01不銹鋼規格

 PB1000A 系列 隔膜泵 接液部材質:聚丙烯,

不銹鋼規格 電磁閥內置型/氣控型(外部切換型)

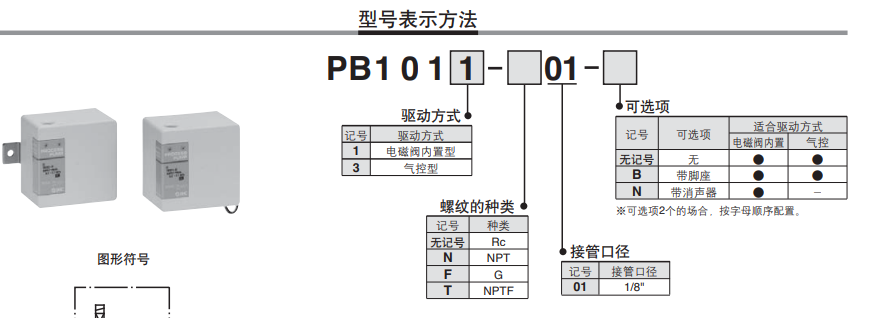

字段描述 字段取值 取值描述

驅動方式 3 氣控

螺紋的種類 - Rc

可選項 - 無

訂制規格 - 標準

規格

型號

PB1011

PB1013

驅動方式

電磁內置

氣控.

主流體吸入輸出口

Rc. NPT. G . NPTF 1/8"內螺紋

供給口

Rc. NPT. G . NPTF 1/8"內螺紋

連接口徑

| 先導空氣

排氣口

M5 x0.8內螺紋

泵體接液部

聚丙烤(PP)、不銹鋼(SUS316)

材質

隔膜

PTFE

單向閥

PTFE, PP

| 接液密封部

FKM

輸出量

8-~2000m//min

8~500ml/min

平均輸出壓力

0~0.6MPa

先導空氣壓力

0.2~0.7MPa

空氣消耗量

40/min(ANR)以下

2.5m以內.

吸入揚程

干

(泵內部處于干燥狀態)

64dB(A)以下

噪聲

(可選項:消聲器AN120-M5裝著時)

耐壓試驗壓力

1.05MPa

隔膜壽命

2000萬次

使用流體溫度

0~50'C(未凍結)

環境溫度

0~50°C (未凍結)

使用循環周期

1~10Hz(0.03~1Hz按條件也可注1)

先導空氣用電磁閥Cv值

0.2注2)

質量

0.17kg _

0.15kg

安裝方式

FLUID OUT通口在上側

-.般環境

※上記的各數值表示常溫.清水時。

※維護件參見P.727。

※相關產品參見P.728. 729。

※因單向閥部的密封不良和磨耗、粒子的堆積，會發生不能動作情況。故不能移送泥漿類。

注1)初期吸入時，以1~7Hz動作的液體吸入后.可在低循環周期動作下使用。

這時多量液體泵出，有問題的場合.輸出口可適度節流。

注2)使用循環周期少的場合.用小的CV值的閥也可動作。

從流量特性圖的選定方法

要求規格例:輸出量600m/min.輸出壓力0.15MPa的場合.求先導空

氣壓力。

<移送流體為清水(粘度1mPa . S.比重1.0).電磁閥循環周期5Hz時〉

※不用輸出壓力想用揚程表示的場合，輸出壓力

0.1MPa相當于揚程10m。

選定步驟

1.首先.輸出量600ml/min的線與輸出壓力0.15MPa的交點上作出記

2.從該記號點求先導空氣壓力。本例的場合。在0.35MPa和0.5MPa輸

出曲線之間.按其比例關系.該點的先導空氣壓力約為0.4MPa.

空氣消耗量的算出方法

在切換周期5Hz.先導空氣壓力0.35MPa下使用的場合的空氣消耗量從

空氣消耗圖來求。

選定步驟

1.由切換周期5Hz向.上與SUP=0.35MPa的交點可求出。

2.再從求出交點，向Y軸引水平線，求空氣消耗量。結果得約

9/min(ANR)。

△注意

①流量特性是指清水(粘度1mPa.s.比重1.0)的場合。

②輸出量根據移送流體的性質(粘度.比重)和使用條件(揚程.移送距離)

等會有較大不同。

從粘度特性圖的選定方法

要求規格例:輸出量270ml/min輸出壓力0.15MPa.粘度15mPa. s的

場合.求先導空氣壓力和先導空氣消耗量。

選定步驟

1.首先從左圖求粘度15mPa . s的場合相對清水輸出量的比率確定是

45%。

2.其次.對要求規格例.由粘度15mPa . s輸出量270ml /min換算成清水

時的輸出量。

清水時的輸出量的45%,要求規格270ml /min.相當于270ml /min+

0.45=約600m l /min,故清水時600m l /min的輸出量是必要的。

3.*，從流量特性圖、求先導空氣壓力.先導空氣消耗量。

使用粘度:可至100mPa.s。

運動粘度v=粘度μ/密度p。
