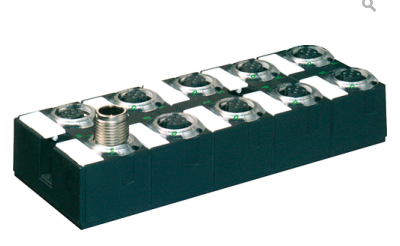

MURR穆爾IO擴展模塊訂貨號56601

描述

擴展模塊

DIO16 - 0.5 A (E) - 8× M12

短路及過載保護

數字輸入/輸出（多功能）

連接電纜在聯機商店“連接技術”下。

外殼完全密封

HEADER

Material short text Cube67 DIO16 E 8xM12

電氣數據 | 供電

Norm operating voltage IEC/EN 61131-2

工作電壓 US DC 24 V

*電流 US 4 A

工作電壓 UA DC 24 V

*電流 UA 4 A

*電流消耗 50 mA

電氣數據 | 輸入

每個輸入端的*傳感器電流 US 0,2 A

短路保護 是

過載保護 是

輸入時間過濾器 1 ms

Type input for 3-wire sensors or mechanical switches, PNP

電氣數據 | 輸出

每個引腳的*輸出電流 0,5 A

過載保護 是

短路保護 是

燈負載 10 W

診斷

執行器報警 每條通道通過LED和總線

短路連接診斷 是

過載診斷 是

診斷 無電壓

通過總線診斷 每模塊和通道

通過LED診斷 每模塊和通道

LED 指示 以太網連接/數據傳輸

設備保護 | 電動

防護類型（EN IEC 60529） IP67

機械數據 | 安裝日期

高度 126 mm

寬度 50 mm

深度 34,5 mm

Suitable for mounting type 2-孔 螺釘固定

環境特性 | 氣候

*小工作溫度 0 °C

*工作溫度 55 °C

Ambient temperature (storage, transport) -20 °C

連接類型

連接類型 1 0-7

連接類型 2總線輸入

連接類型 3總線輸出

連接類型 1

家庭結構形式M12

極數 5

編碼 A

性別：女

觸點支架的顏色 黑色

引腳1 24伏直流（美國）

PIN 2 DI/DO/Diag 10-17

引腳3 0 V

引腳4 DI/DO 0-7

第5針

連接類型 2

家庭結構形式M12

極數 6

編碼 A

性別：男

觸點支架的顏色 黑色

引腳1 24伏直流（UA）

引腳2 24伏直流（美國）

引腳3 0 V

PIN 4總線內部

PIN 5總線內部

引腳6 0 V
