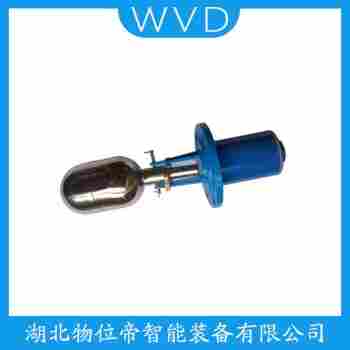

浮球液位控制器DQ-502 接線說明

浮球液位控制器DQ-502是一款功能強大的液位控制設備，適用于各種工業和民用場合。以下是對其接線的詳細說明：
一、產品概述
DQ-502浮球液位控制器采用浮球式結構，通過浮球的上下移動來控制電路的通斷，實現液位的自動調節。該控制有安裝簡便、操作靈活、精度高、抗干擾能力強等優點，廣泛應用于水箱、水池、油罐等液位控制領域。
二、接線說明
1. 電源接線
首先，將控制器背后的電源接線柱與電源線相連。電源線一般為紅色為正，黑色為負。確保電源線連接牢固，以免因松動導致設備無法正常工作。
2. 輸出接線
DQ-502控制器提供兩種輸出方式：繼電器輸出和開關輸出。用戶可根據實際需求選擇一種輸出方式。以下為繼電器輸出的接線說明：
（1）將紅色繼電器接線柱連接到負載正。
（2）將黑色繼電器接線柱連接到負載負。
（3）將藍色繼電器接線柱連接到控制器背后的COM端。
3. 輸入接線
DQ-502控制器支持兩種輸入方式：浮球式傳感器和浮標式傳感器。以下為浮球式傳感器的接線說明：
（1）將紅色傳感器接線柱連接到控制器背后的VCC端。
（2）將黑色傳感器接線柱連接到控制器背后的GND端。
三、注意事項
1. 安裝前請確保控制器周圍環境安全、通風良好。
2. 在接線過程中，請務必遵守相關電氣安全規范，避免觸電風險。
3. 控制器安裝到位后，請*行測試，確保其工作正常。
通過以上接線說明，用戶可以輕松掌握DQ-502浮球液位控制器的接線方法，實現液位的自動控制，提高生產效率，降低人工成本。
