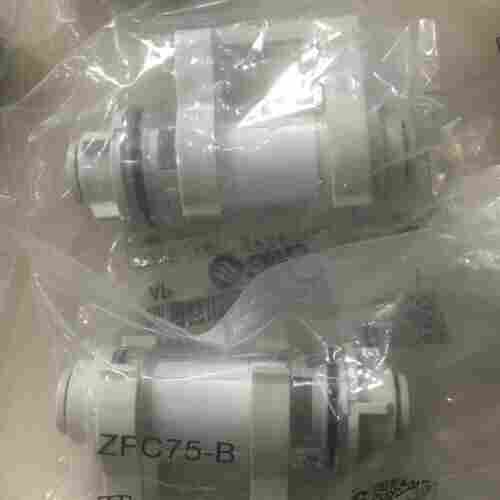

SMC直通型過濾器ZFC54-B操作方式

用壓差表測定過濾器兩端壓降，當壓降大于0.1MPa時，應更換過濾元件。

過濾器待處理的水由入水口進入機體，水中的雜質沉積在不銹鋼濾網上，由此產生壓差。通過壓差開關監測進出水口壓差變化，當壓差達到設定值時，電控器給水力控制閥，驅動電機信號。設備安裝后，由技術人員進行調試，設定過濾時間和清洗轉換時間，待處理的水由入水口進入機體，過濾器開始正常工作，當達到預設清洗時間時，電控器給水力控制閥、驅動電機信號，引發下列動作：電動機帶動刷子旋轉，對濾芯進行清洗，同時控制閥打開進行排污，整個清洗過程只需持續數十秒鐘，當清洗結束時，關閉控制閥，電機停止轉動，系統恢復至其初始狀態，開始進入下一個過濾工序。過濾器的殼體內部主要由粗濾網、細濾網、吸污管、不銹鋼刷或不銹鋼吸嘴、密封圈、防腐涂層、轉動軸等組成。

應垂直安裝。從觀察窗能看見液面時，應打開手動排水閥放水。

從進口流入的壓縮空氣，經導流片的切線方向的缺口強烈旋轉，液態油水及固態污染物受離心作用，被甩到水杯內壁上，再流至底部。除去了液態油水及雜質的壓縮空氣，通過濾芯進一步清除微小固態顆粒，然后從出口流出。 空氣中的溶膠狀的威力是能通過5μm的濾芯的。擋水板能防止下部的液態油水被卷回氣流中。聚積在水杯內的冷凝水，按動手動按鈕，便可以從排水口排出。

除油：AFM、AM、AFD、AMD、AME、AMH系列，AFM（過濾精度：0.3μm）、AFD（過濾精度：0.01μm）額定流量較小，其余流量大，可達12000L/min。AM過濾精度：0.3μm），AMD、AME、AMH過濾精度：0.01μm。AMH是AM和AMD的組合產品；AME動過濾等級。

除水：AMG系列，除水效率可達99%，注意，AMG只能除去壓縮空氣中液態的水。

除臭：AMF系列，利用活性炭將壓縮空氣中的有害氣體、臭味去除掉，用于食品、醫療等行業。
